SOLIDWORKS Electrical機電一體化設計
版權申明：
本著作權屬于杭州華睿信息技術有限公司，在未經許可的情況下，任何個人不得以任何方式將本文在網絡上發布，或?qū)Ρ緯牟糠只蛉績?nèi)容擅自進行增刪，改編，節錄，翻譯，翻印，改寫。
摘要：
基于SOLIDWORKS Electrical平臺上的機電一體化設計，實現了電氣于機械數據的關聯及實時更新，從而減少制造缺陷和廢品，更快制作出卓越的設計。
一、SOLIDWORKS Electrical軟件介紹
SOLIDWORKS Electrical 是一款用于制備電氣原理圖的開放、直觀、完整的軟件包。它由兩個數據包組成：SOLIDWORKS Electrical Schematic （用于詳細原理圖設計、布線方框圖、2D 機柜布局和完整的端子和報表管理系統）和 SOLIDWORKS Electrical 3D（用于 3D 工廠布局及電線、電纜和線束的布線），兩者均可單獨使用。工程數據存儲在 (SQL Server) 數據庫中，并由協同服務器實時更新。使多用戶可以同時工作于同一工程。
二、機電一體化研究狀況
目前傳統的2D CAD設計軟件僅僅是停留在繪圖模式上，著重于對于線條和圖形的處理。大部分設計時間用于統計報表，實際生成與設計之間來回奔波，更改產品缺陷。設計效率不高，項目修改工作量大，如果你這個項目已經比較成熟了，后期只需修改一些回路，但是需要重新去手動填寫B(tài)OM清單以及端子排等，工作量比較大。手動繪制接線圖以及手動處理BOM清單，費時費力，在人為的處理BOM清單過程中有可能會出錯，在投入生產缺少元器件時會給你帶來不必要的麻煩；無法實現電氣設計與機械設計實時交流，以及3D虛擬裝配和布線。大部分設計時間用于統計報表，實際生成與設計之間來回奔波，更改產品缺陷。
隨著三維軟件在機械行業中的廣泛運用從而取代了傳統的二維設計，那么與電氣設計是如何相結合來實現機電一體化設計，從虛擬走向現實。
三、設計流程

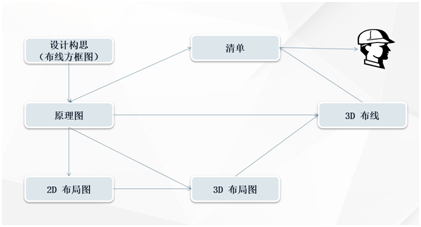

通過以下流程快速進行機電一體化設計；

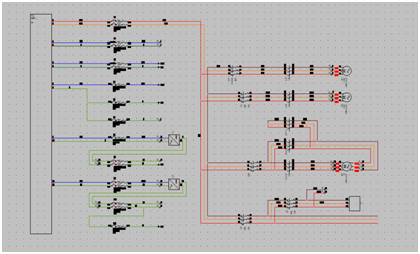

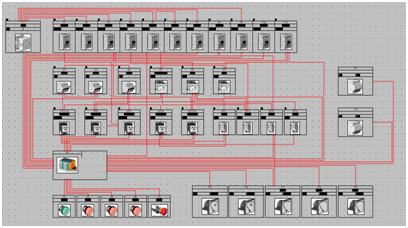

其中布線方框圖、原理圖、清單、2D機柜布局圖基于SOLIDWORKS Electrical Schematic實現；
3D布局圖、3D布線基于SOLIDWORKS Electrical 3D實現；
四 、SOLIDWORKS Electrical Schematic概述
SolidWorks Electrical作為專業的電氣設計軟件，擁有專業的設計工具，例如項目工程管理、圖紙之間的信息關聯、標準的數據庫和符號庫等。
擁有元件自動標注，自動生成BOM清單，宏管理器，自動編號以及智能化的邏輯判斷能力，例如線路設計的短路、重復標注、自動保存等，可幫助設計人員將設計規范化和標準化。由此可見，SolidWorks Electrical在提供設計的方便性同時，注重設計的高效性，準確性和數據的安全性。

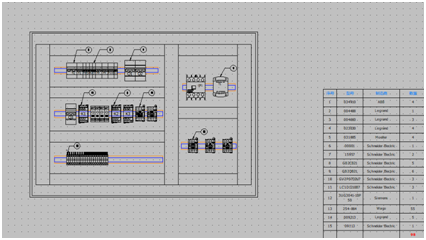

SolidWorks Electrical可以生成2D機柜布局裝配圖紙，指導現場裝配，此布局圖中的所有設備信息都與原理圖中設備信息一一對應，以及尺寸信息都會隨著設備型號發生改變。
SOLIDWORKS Electrical自帶相關電氣數據庫，這個數據庫包括：符號庫、制造商數據庫。這些數據庫其實就是以后企業需要建立的標準化數據庫范疇。

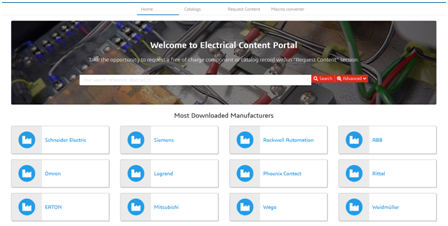

在線數據庫中超過725個廠家，685個系列，超過10000萬個部件可供去下載使用。
五、SOLIDWORKS Electrical 3D

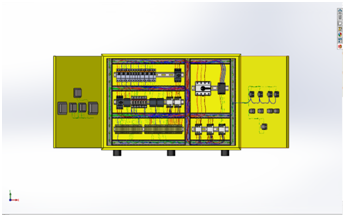

SolidWorks Electrical 3D基于SOLIDWORKS 平臺來實現虛擬裝配及3D布線，可結合SOLIDWORKS平臺進行設備干涉檢查，碰撞以及指示燈設備的智能開孔等。原理的設計目的旨在指導生產。根據我們在企業中的調研發現，原理的設計并不會了解具體器件的布線，這樣在施工人員對器件擺放位置不明確而具有隨意性的狀況下，不能最優化的布線，由此造成大量的接線冗余。而只有通過三維軟件在空間對器件做布線模擬，才可以真實的虛擬出最優化方案。但這就必須需要電氣軟件和三維機械軟件有良好的數據銜接。SolidWorks Electrical作為SolidWorks的電氣設計工具，兼容上真正做到了無縫集成，省去了在后續與SolidWorks三維軟件的集成中所需的所有定制服務。

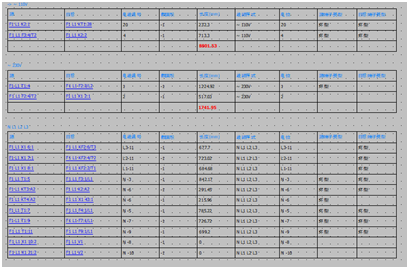

虛擬裝配完成以可進行自動布線且可進行強弱電分離布線，在此可生成電線BOM清單，根據此清單，對應裝配圖，以及原理圖中的相關數據信息，可以完成指導工人現場接線，甚至無需工人有任何的電氣知識背景，按照BOM中的數據就可以截取相應線纜長度，對應連接點，對應三維裝配圖，完成線纜的裝配。從而節省大量的線纜浪費。
